Нагревательный кабель параллельной цепи # FCW

Нагревательный кабель параллельной цепи Описание

Нагревательный кабель с параллельной цепью Jiahong представляет собой двухпроводный нагревательный кабель постоянной мощности.

Он предназначен для обогрева труб, резервуаров для хранения и другого оборудования в промышленных применениях.

Он широко используется в трубах из углеродистой стали, трубах из нержавеющей стали, окрашенных или неокрашенных металлических трубах.

Популярные модели на рынках-от 10 Вт/м до 40 Вт/м.

Вы также можете настроить любой нагревательный кабель по вашему желанию.

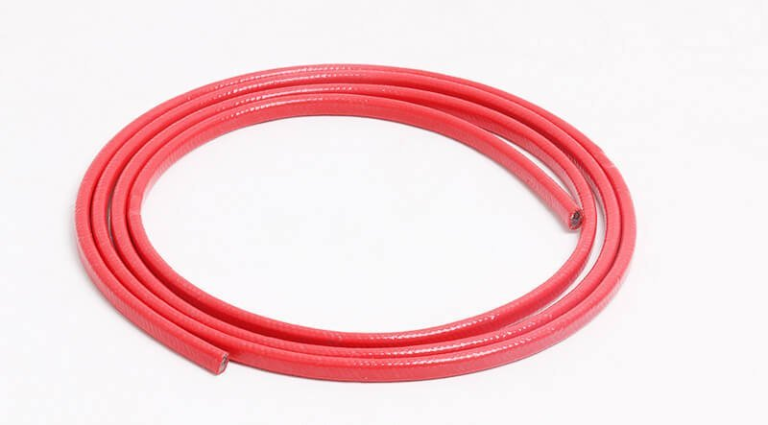

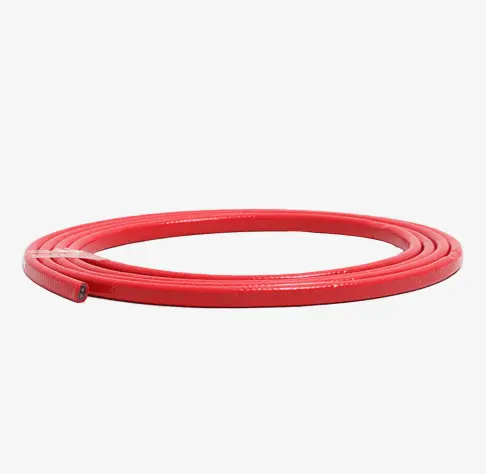

Рисунок 1: Параллельные нагревательные кабели постоянной мощности

Нагревательный кабель параллельной цепи Jiahong параллельно нагревается через нагревательные провода.

Это параллельная конструкция, которая позволяет ему быть отрезан по длине и прекращены в поле.

Номинальное напряжение этого кабеля составляет 230 В переменного тока для рынка Европы, 240 В переменного тока для рынка Америки.

Максимальная температура воздействия 400^OФ (205^OC) и минимальная температура установки-40^OС.

Рисунок 2: Структура нагревательного кабеля параллельной цепи

Нагревательный кабель с параллельной цепью Jiahong имеет 7-слойную структуру.

Внутренний слой представляет собой двойные провода из луженой меди 12 AWG, которые обеспечивают надежный и постоянный электрический ток.

Изоляция проводника изготовлена из FEP.

Куртка для сопряжения скрепляет два провода шины вместе и обеспечивает оберточную поверхность для нихромовой проволоки. Нагревательный провод изготовлен из никель-хрома.

Он оборачивается вокруг оболочки сопряжения на каждом другом определенном расстоянии, а два конца нагревательного провода подключаются к проводам шины.

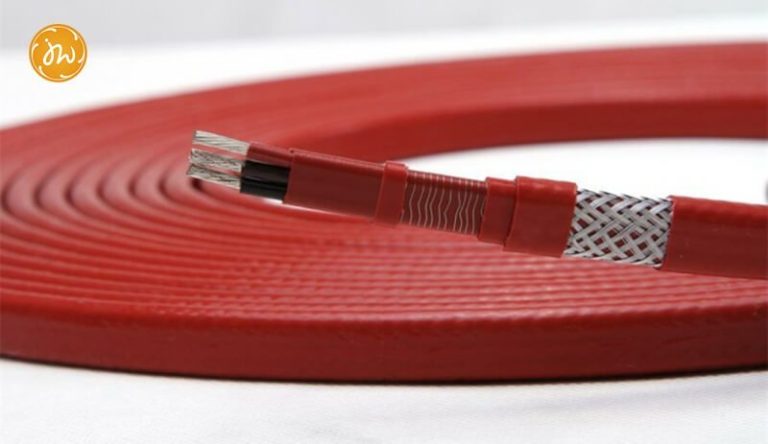

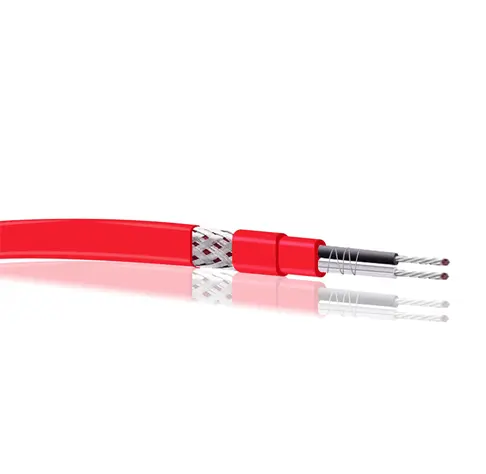

Рисунок 3: Параллельный нагревательный кабель

Расстояние между точками контакта проводника формирует длину зоны нагрева.

Наружная изоляция ФЭП главным образом использована для того чтобы обеспечить защиту против экологических опасностей применения.

Оплетка из покрытой меди увеличивает прочную конструкцию, обеспечивает грунт и дополнительную защиту в любом месте.

Куртка поверх изготовлена из фторполимера.

Он находится над оплеткой, чтобы обеспечить защиту от большинства водных и химически агрессивных растворов.

Нагревательный кабель с параллельной цепью Jiahong-это взрывозащищенный нагревательный кабель.

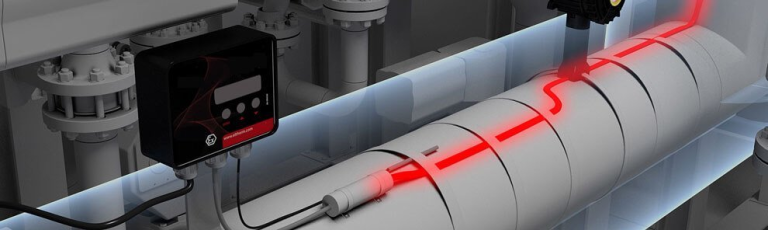

Рисунок 4: Трассировка промышленных труб и параллельные нагревательные кабели

Его можно использовать в опасной зоне. Подходящей классификацией районов является зона 1, зона 2 (газ), зона 21, зона 22 (пыль) и обычное местоположение.

Нагревательный кабель параллельной цепи Jiahong требует профессионального инженера по установке и монтажной схемы.

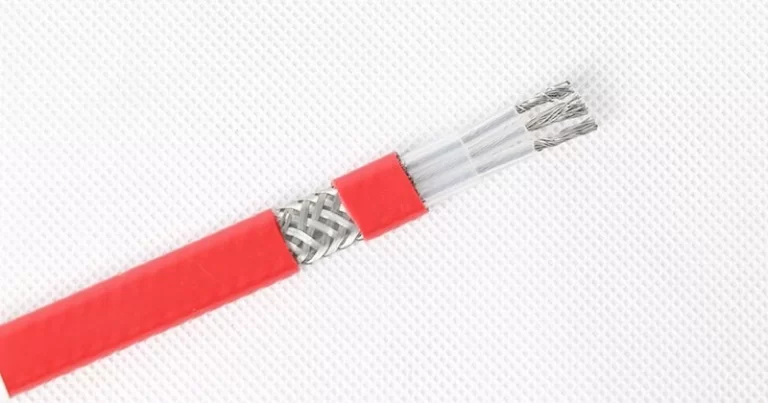

Рисунок 5: Нагревательные кабели катаной параллельной цепи

Jiahong предлагает полный спектр компонентов для силовых соединений, соединений и торцевых уплотнений и т. Д.

Нагревательный кабель с параллельной цепью Jiahong может использоваться в качестве экономичной альтернативы нашим саморегулируемым нагревательным кабелям.

Потому что это не только требует большего мастерства для установки, но также требует более совершенных систем управления и мониторинга.

Нагревательный кабель параллельной цепи Jiahong обычно работает вместе со многими точными промышленными термостатами.

Термостаты используются для контроля и определения температуры нагретой поверхности трубы, а затем для внесения соответствующих изменений.

Для этого нужно не менее 3 штук термостатов.

Первый термостат устанавливается на входе в трубу, второй-в середине трубопровода, а последний-на выходе из трубопровода.Электронная трубка.

Если труба намного длиннее, могут потребоваться дополнительные термостаты.

Все Jiahong параллельной цепи нагревательные кабели, как правило, упакованы с деревянными катушками или пластиковыми катушками.

Обычно мы поставляем 250 м катушку. Клиенты могут отрезать необходимую длину согласно практическим запросам.

Нагревательный кабель с параллельной цепью Jiahong уже прошел IEC EX, ATEX и CE для европейского рынка и EAC для российского рынка.
