Подпольное отопление

Вы ищете руководство по напольному отоплению для своего нового дома?

Или вы ищете руководство по теплу пола для

Или вы ремонтируете свой дом в готовности к холодному сезону, но у вас нет руководства по кровле?

Это ваш ответ, да?

Тогда это руководство, которое вы искали.

Вот упрощенный взгляд на руководство по напольному отоплению. В конце этого руководства, вы будете экспертом по системе теплого пола.

Взгляните.

Глава 1: Электрическая система подогрева пола

Возможно, актуальным вопросом, который вы задаете себе, является то, как работает электрическая система подогрева пола.

Вам не нужно беспокоиться

Принцип работы электрической системы отопления довольно прост.

Вот как это работает.

Тепло от системы подогрева пола поступает от электричества через кабели, которые находятся в петлях в области пола. Тонкий слой распределяется по кабелям под полом, чтобы получить гладкую поверхность, после чего вы кладете пол сверху.

Изоляционная плита, уложенная под нагревательный кабель, обеспечивает энергоэффективную систему. Наличие термостата на стене позволяет контролировать температуру в помещении.

С электрической системой подогрева пола нет необходимости в дополнительном источнике тепла в вашей комнате, так как это полная система.

Что включает в себя электрическое напольное отопление?

Электрическая система напольного отопления включает в себя следующее.

1. Напольные нагревательные кабели

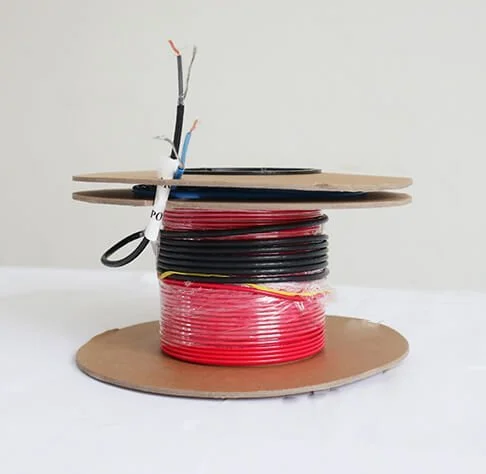

Кабель подогрева пола

Подземные нагревательные кабели особенно износостойкие, и они распространены при установке в бетонных плитах и других полах. Цель состоит в том, чтобы поддерживать подходящие температурные условия и защищать от замерзания.

Напольные нагревательные кабели позволяют обогревать как пол, так и всю комнату. Вы должны установить кабели в соответствии с местными правилами.

Материалы значительно влияют на сопротивление кабелей теплого пола и меньше всего подвержены изменениям температуры. Таким образом, нагревательный кабель нагревается при каждом включении питания.

Устройство управления обычно термостат увеличивает срок службы кабельного нагревательного элемента.

Кабели для подогрева пола имеют относительно низкую стоимость монтажа, а расходы на их техническое обслуживание являются разумными. Подходящим выбором для теплого пола являются нагревательные кабели постоянной мощности.

Эти кабели могут преобразовать электрическую энергию 100% в жару без потери энергии. Существует два типа кабелей для подогрева пола, то есть одно-и двухжильные кабели для подогрева пола.

Оба кабеля теплого пола предназначены для европейских рынков и имеют номинальное напряжение 230 В. Оба провода водонепроницаемы, что означает, что вы можете использовать их как на сухих, так и на влажных полах.

Другое сходство заключается в том, что им нужен термостат для работы. Тем не менее, есть два обычных типа сдвоенных кабелей и три обычных типа одного кабеля.

Один проводникСтруктура имеет два отличительных источника питания. Он состоит из внутреннего проводника из луженой меди, экрана, изоляции проводника и внешней оболочки.

Экран может экранировать все электромагнитное излучение, генерируемое внутри. Материал куртки-100% водонепроницаемый ПВХ, что делает ее пригодной для использования во влажных помещениях.

С другой стороны,Двойной проводникКонструкция позволяет подключать питание от одной точки подключения. Он состоит из внутреннего проводника, изоляции, внешней оболочки и щита.

Двухжильный кабель оснащен фторполимером, таким как FEP или ETFE.

Решение для длинного кабеля теплого пола.

Нельзя разрезать нагревательные кабели. Однако они обычно предварительно собраны, что означает, что вы можете обратиться за помощью к эксперту. Эксперт определит правильный размер кабеля теплого пола и сопротивление в зависимости от вашей площади пола и требований к отоплению.

Как только вы определите сопротивление провода, вы можете рассчитать ватты лайнера и общую мощность. Следовательно, если при особых обстоятельствах под руководством эксперта, вам не нужно разрезать кабели теплого пола.

Почему?

Резка нагревательного кабеля провода снижает сопротивление, что означает, что при том же напряжении будет более высокая выработка электроэнергии. Это может привести к перегревам и ожогам или проблемам безопасности.

Кроме того, вы не сможете подключить схему без профессиональных комплектов для подключения.

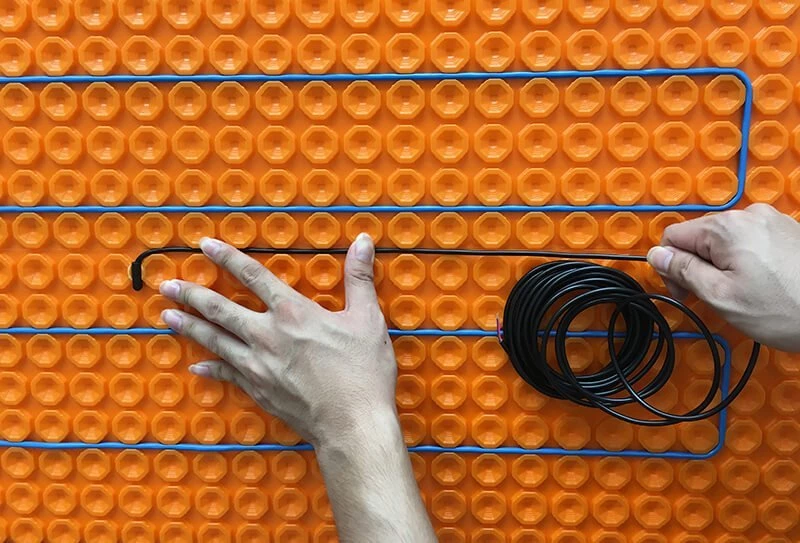

Инструкции по установке кабеля подогрева пола под деревянный пол

При установке обогрева выполните следующие действия.Кабель под паркетным полом.

• Определите нагретую область и нарисуйте эскиз Отправьте его в Джяхонг для цитаты цены. Определите подходящее расположение термостата и включите это в свой дизайн.

• Установите термостат примерно в 5 футах от пола и убедитесь, что он находится на внутренней стене. Не следует размещать термостат в местах с чрезмерным нагревом или прямым контактом с солнечными лучами.

• Установите деревянные шпалы. Спящие должны быть толщиной от ¼ до ¾ дюймов и шириной около 2 дюймов. Вам необходимо установить полосы с интервалом от 12 до 16 дюймов и 2-дюймовый зазор, оставленный на концах других полос, чтобы нагревательные провода могли пересекать от секции к другой.

• Используйте гвозди, шурупы или горячий клей, чтобы закрепить полоски на полу. Поддерживайте расстояние не менее 3 дюймов от постоянных светильников и стен.

• Установите свою систему отопления. Это должно начинаться с ближайшей точки пола к термостату. Пропустите нагревательный кабель параллельно деревянным шпалам взад и вперед, чтобы заполнить все секции.

• Установите датчик температуры. Это должно быть не менее 12 дюймов от стены. Датчик датчика не должен пересекать нагревательный кабель.

• Встроите свою систему отопления с помощью выравнивания

• Установите паркет из твердых пород дерева.

• Запрограммируйте термостат на максимум 26,5 ° C или 81 ° F. Причина этого заключается в том, чтобы избежать деформации или высыхания древесины.

Тестирование кабеля теплого пола

Вам нужно проверить свой кабель теплого пола не менее трех раз, то есть перед монтажом, после прокладки кабеля и после сдачи отделки пола. Это обеспечивает раннее обнаружение и ремонт повреждений провода.

Сравните показания сопротивления кабеля для проводников и сопротивления изоляции с записанным сопротивлением. Вы можете проверить это на конкретном кабеле в нашем руководстве по изоляции или на этикетке кабеля.

Вы можете использовать мультиметр в качестве тестера сопротивления, так как он проще в использовании. Он также предупредит вас о любых поломках и неисправностях в кабелях или проводах датчиков.

Если возникнут проблемы с нашей кабельной продукцией, мы готовы помочь. Мы предложим замену бесплатно. Если вы случайно повредите кабель, вам не нужно паниковать.

Напишите нам, и мы поможем вам получить совместимую замену.

Наконечники по эксплуатации кабеля теплого пола

Вот советы, когда вы используете кабели теплого пола.

1. Перед установкой проверьте высоту пола здания с экспертами, чтобы гарантировать соответствующее напольное кабельное отопление и установку.

2. Добавьте теплоизоляцию, чтобы закрепить отопление и снизить потребление энергии.

3. Установите каждый датчик в отдельный трубопровод без силовых кабелей.

4. Захватите фотографии завершенной установки, которые вы можете использовать для будущих ссылок.

5. Проверьте кабели и запишите результаты.

6. При установке термостатов необходимо повторно проверить сопротивление изоляции и ом целостности кабеля. Это поможет в выявлении потенциальных проблем.

7. Никогда не пересекайте нагревательные кабели

8. Избегайте постукивания по холодному хвостовому соединению или концевому соединению.

9. Никогда не режьте провода

10. Избегайте пятен на плиточном клее для быстрой установки. Это может создать воздушные карманы под плиткой.

11. Не оставляйте кабели открытыми на покрытии пола.

Устранение неполадок

Одним из недостатков использования изолированных тепловых кабелей в бетонных полах является сложность расположения неисправностей. Однако, если у вас есть хорошо спроектированная система, шансы на отказ отопления минимальны, и вы можете быстро выявить неисправность.

Существует три распространенных неисправности обогрева напольного кабеля.

1. «Чистый разрыв» разомкнутой цепи-это означает, что нет утечек на землю, но есть непрерывная цепь.

2. Ошибка на землю-это означает сломанную изоляцию; однако кабель работает и показывает правильные показания сопротивления.

3. Разлом на землю и повреждение нагревательного кабеля-здесь повреждены некоторые нити нагревательного кабеля, нарушена изоляция кабеля.

Вот как вы можете использовать мультиметр для выявления неисправности кабеля теплого пола.

1. Отключите нагревательный элемент от сети.

2. Выберите Ом (сопротивление) на вашем мультиметре, чтобы проверить целостность сопротивления нагревательного кабеля.

3. Подключите красный провод мультиметра к проводу под напряжением нагревательного кабеля (красному или коричневому). Подключите черный провод мультиметра к черному или синему шнуру нагревательного кабеля.

Выводы

• Экран мультиметра с указанием «O.L' означает чистый разрыв нагревательного кабеля.

• Нестабильные показания экрана указывают на сломанный или поврежденный провод.

• <P> Нестабильные показания экрана, которые не указаны в кабельной карте, подразумевают весь кабель, но с возможностью удлинения или укорочения кабелей.

• Стабильные показания экрана, указанные в руководстве, означают, что ваш нагревательный кабель не поврежден.

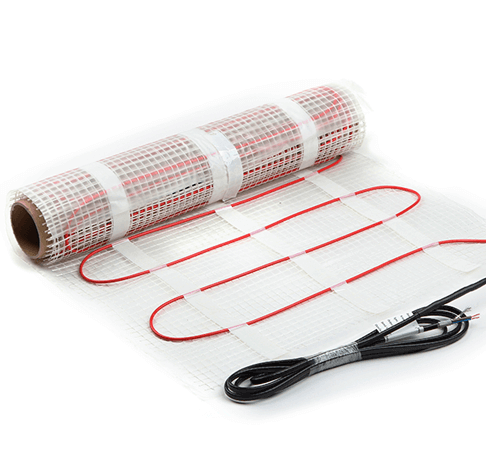

2. Коврик с подогревом пола

Коврики с подогревом пола идеально подходят для комнат обычной формы, и вы можете использовать их в качестве основного источника тепла. Они подходят для постоянной отделки пола, в том числе керамики.

Jiahong предлагает широкий выбор ковриков с подогревом пола, идеально подходящих для различных настроек пола.

• Можно ли разрезать электрические коврики с подогревом пола?

Большой вопрос в том, можете ли вы вырезать коврик с подогревом пола?

Да. Вы можете разрезать коврик, чтобы он идеально вписался в площадь пола, но следите за тем, чтобы не разрезать нагревательный кабель. Тем не менее, электрик должен сделать резку для вас, чтобы свести к минимуму опасности.

Кроме того, вы можете заказать подходящий размер для вашего пространства, чтобы избежать резки.

Коврики Jiahong поставляются в 120 В, 230 В или 240 В в зависимости от страны заказа. Все они имеют тонкую прослушки и разнесены в сетку для облегчения установки.

Наши коврики тонкие, тем самым уменьшая эффект повышения высоты пола. Jiahong разрабатывает и продает индивидуальные коврики с подогревом пола. Вы можете получить коврик, персонализированный для вашего пространства, заполнив несколько особенностей вашего дома здесь.

• Советы по покупке коврика с подогревом пола

Рассмотрим следующие факторы при покупке электрического теплого пола мат:

1. Пространство, которое вы собираетесь нагреть с помощью коврика. Вам нужно нарисовать эскиз вашего пола и дать эксперту рекомендации.

2. Проверьте напряжение, так как в каждой стране свое. США требуют 240 В для коммерческого использования и 120 В для жилых помещений.

3. Проверьте водонепроницаемые свойства водонепроницаемых ковриков с подогревом пола Check out Jiahong.

4. Требования к отоплению и потери тепла




• Контроллер нагревательного мата

Эти коврики поставляются с датчиком, который можно использовать для регулирования температуры.

• Монтаж нагревательных матов

Наши нагревательные маты предварительно разнесены и предварительно приклеены, чтобы вы могли сосредоточиться на быстрой и точной укладке коврика. Клейкие качества позволяют коврику перестраивать, если вы ошиблись при его надевании.

Вам нужно вычесть приспособления, такие как шкаф, при измерении плана этажа, чтобы получить правильный размер нагревательного мата вашего пола. Чтобы уменьшить потери тепла, изолируйте коврик, сначала уложив изоляционную доску с помощью гибкого плиточного клея.

Будьте осторожны, чтобы не разорвав нагревательный мат. Кроме того, при установке убедитесь, что он не касается ваших ног, чтобы обеспечить безопасность. Вы можете использовать либо самоклеящаяся лента, либо самоклеящаяся основа прямо в изоляционную доску.

Вставьте систему отопления в плиту перед укладкой плитки или укладкой плитки непосредственно над ней.

Виды нагревательных матов

Ниже приведены типичные коврики, доступные на рынке.

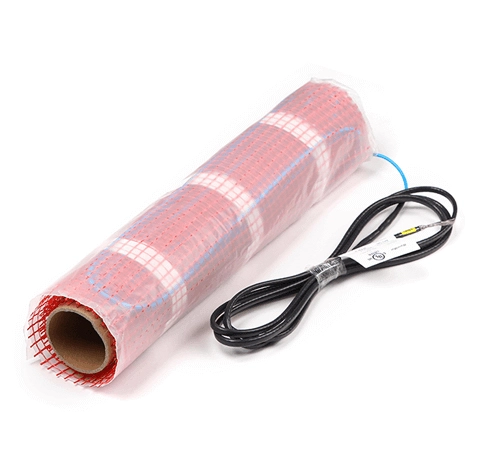

1. Электрический коврик с подогревом пола Warm-M

Этот нагревательный мат с номиналом 120 В и 240 В переменного тока предназначен для импортеров из Северной Америки. Его установка гибка в различных формах и местах и хорошо работает во многих напольных покрытий.

2. Mat-D Сияющий тепловой коврик

Этот коврик популярен на рынках Европы, а его обычные типы составляют 150 Вт/м и 2100 Вт/м2. Он обычно используется для инженерных деревянных полов, кирпичных полов, камня, плитки и ламината, среди других.

Его толщина 6,6 мм, а его обычная ширина составляет 48 или 50 см. Он также оснащен стандартным холодным свинцом длиной 2,5 м.

3. Mat-S Напольный нагревательный мат

Этот ковер, предназначен только для европейских импортеров из-за его рейтинга 230 В, толщиной 2,6 мм. Его популярные типы-150 Вт/м2 и 100 Вт/м2. Этот нагревательный мат можно использовать на всех видах напольных покрытий.

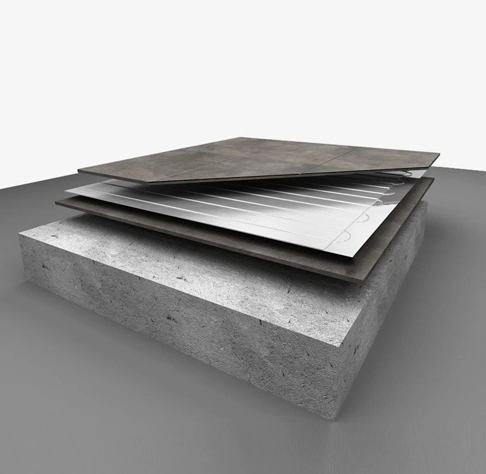

4. Коврик для подогрева пола Mat-AF

5. Фольга нагревательный мат


Срок службы 30 лет с бесплатной гарантией 25 лет

Mat-AF Floor Heating Pad, также называемый фольгированный нагревательный мат, изготовлен с алюминиевой крышкой для защиты от всех электромагнитных излучений, этот нагревательный мат подходит для подогрева пола под ковром и ламинатом. Его также можно использовать на инженерной древесине среди других видов полов.

Он специально предназначен для рынка Европы (Великобритании) и его размеры: 150 Вт/м2, 80 Вт/м2 и 140 Вт/м2.

• Подогрев пола Кабельный коврик

И электрические кабели для подогрева пола, и коврики идеально подходят для различных целей.

Коврики дешевле и просты в установке. С другой стороны, кабели относительно сложнее установить и являются дорогостоящими.

Коврики подходят для прямоугольных участков с небольшими препятствиями, в то время как кабели подходят для участков с углами и препятствиями.

3. Термостат

Термостат-это устройство, которое вы используете для контроля температуры в помещении. Электрический термостат теплого пола контролирует температуру пола, отделяя его от комнатной температуры.

Термостаты для подогрева пола Jiahong помогут вам контролировать обогреваемую площадь вашего пола. Вы можете выбрать широкий выбор термостатов для подогрева пола Jiahong.

Рисунок 8: Термостат

• Как работает термостат.

Вы устанавливаете предпочтительную температуру на своем термостате. Чтобы обогреть комнату, включите термостат.

Как только температура достигает желаемого уровня, термостат выключается, чтобы предотвратить перегрев. Вам необходимо разместить термостат в зоне со свежим потоком воздуха, чтобы точно определить изменение температуры.

Нажмите ЗДЕСЬ для короткого видео о том, как работает термостат.

Правый термостат будет реагировать на низкую температуру и автоматически переключать систему отопления. Термостаты могут быть механическими или цифровыми. Тем не менее, основными типами термостатов являются:

• Типичный термостат уставки

• ПИД термостат

• Программируемые термостаты

• Не-программируемый термостат

• Термостат Tekmar

Разница между европейскими и американскими термостатами заключается в том, что они имеют разные стандарты прерывателя замыкания на землю (GFCI).

Это связано с тем, что эти регионы имеют разные требования к напряжению для систем отопления, как мы видели ранее. GFCI-это устройство безопасности, которое прерывает питание системы теплого пола.

Это где есть замыкание на землю в электрическом токе, который может вызвать пожар. Вам нужен GFCI для электрических розеток.

В Jiahong мы настраиваем каждый термостат в соответствии с требованиями вашего региона.

Общие проблемы и решения термостата включают

• Термостат перегрева.Чтобы предотвратить, убедитесь, что электрическая панель имеет емкость для напольного отопления. Кроме того, проверьте требования к термостату, чтобы избежать его перегрузки.

• Система может внезапно отключиться.Здесь проблема имеет грязные внутренние компоненты в результате успокоения здания на элементах. Вам нужно очистить термостат и затянуть незакрепленные соединения.,

• Несоответствие комнатной и заданной температуры.Опять же, это вызвано наличием грязных внутренних компонентов. Чтобы предотвратить это, убедитесь, что вы очистили термостат и установили его подальше от солнечных лучей.

• Неаккуратный дисплей термостата.Если экран термостата пуст или ничего не показывает, это могут быть старые батареи, поэтому подумайте о замене. Другой проблемой может быть споткнутый автоматический выключатель.

• Термостат дисфункции.Если термостат не работает, проверьте предохранитель и батареи. Замените воспламенитель, если он сломался.




Термостат Замена Советы

Вот несколько советов, которые вы можете использовать для замены термостата вашей системы подогрева пола.

1. Выключите сетевой источник питания

2. Снимите лицо старого термостата.

3. Сфотографируйте провода-хотя этот шаг не является необходимым, фотографии могут выступать в качестве будущих ссылок.

4. Отсоедините провода системы отопления от старого термостата.

5. Снимите старое крепление.

6. Закрепите новый термостат, установите его и подключите к проводам системы отопления.

7. Хорошо прикрутите лицевую панель к стене

8. Прикрепите лицевую сторону нового термостата

9. МощностьСистема отопления

10. Настройте настройку температуры вашего нового термостата

Глава 2: Установка электрической системы подогрева пола

Перед установкой вашей электрической системы подогрева пола, рассмотрите следующее.

• Является ли напольное отопление лучшим вариантом для моего дома?

Первое соображение-проверить, идеально ли подходит система отопления для вашего дома. Есть несколько других вариантов, которые вы можете иметь, например, радиаторы.

Вам нужно проанализировать преимущества и недостатки каждого, чтобы придумать лучший вариант. Однако система теплого пола имеет ряд преимуществ, чем другие варианты.

• Можно ли заменить радиаторы на полы с подогревом?

Если, возможно, вы хотите заменить свой радиатор системой подогрева пола, вам нужно подумать, возможно ли это. Чтобы помочь вам в этом, проверьте тепловую мощность, а также количество потерь тепла.

Цель этого-помочь вам определить, будет ли система подогрева пола соответствовать требованиям подогрева пола.

• Подходит ли напольное отопление для старого дома?

Этот вопрос очень важен, если вы хотите отремонтировать свой старый дом. Ответ-да; вы можете установить систему напольного отопления в своем старом доме, а также в новом доме.

• Могу ли я комбинировать теплые водяные полы с подогревом и радиаторы?

Если ваш радиатор не дает вам достаточно тепла, вы можете дополнить его системой подогрева пола с теплой водой. Преимущество здесь в том, что вы можете зонировать свой дом в том, что котлы нагревают некоторые части и другие системой напольного отопления.

• Могу ли я контролировать свой теплый пол?

Да, вы можете с помощью термостата. Все, что вам нужно сделать, это настроить настройки термостата в зависимости от ваших требований к отоплению.

Термостат позволит подогревать пол, когда температура пола в помещении ниже заданной величины, он перестанет нагреваться, как только комната достигнет заданного уровня тепла.

• Как мне выбрать правильную тепловую мощность?

Система напольного отопления имеет разные уровни тепловой мощности. Все, что вам нужно знать, это тепловые потребности вашего дома.

Максимальная тепловая мощность стяжного пола составляет 100 Вт/м2, а плавающих и деревянных полов-70 Вт/м2.

Нажмите ЗДЕСЬ для краткого руководства о том, как установить электрическую систему отопления в вашей комнате.

Факторы, влияющие на тепловую мощность напольного отопления

1. Размер пола

Чем больше площадь пола, тем выше максимальная тепловая мощность системы подогрева пола. Это происходит из-за потери тепла в большой комнате.

Если площадь пола с подогревом меньше, чем в комнате, системе подогрева пола может быть трудно обеспечить достаточное количество тепла, если вы не изолируете пространство.

2. Тип пола и температура пола

Чем выше температура пола, тем выше теплоотдача. Тем не менее, важно отметить, что в то время как повышение температуры пола увеличивает тепловую мощность, результаты зависят от отделки пола.

3. Выбор термостата и температура воздуха

Термостат контролирует температуру пола в зависимости от текущей температуры пола или воздуха. Поэтому вам нужно выбрать качественный термостат, который будет обнаруживать изменение этих двух параметров.

Неисправные термостаты приведут к тому, что помещение перегревается или находится под отоплением, что может привести к повреждению поверхности пола.

4. Утепление пола

Изоляция правого пола увеличивает тепловую мощность. Таким образом, увеличение теплоизоляционных плит под вашей системой подогрева пола снижает счета за отопление.

Изоляция стены и крыши полости держит жару внутри комнаты, которая в свою очередь понижает требования к тепловой мощности.

Вы можете рассмотреть следующие факторы, если хотите преодолеть ограничение пространства при установке системы подогрева пола.

Рассмотрим тепловую блокировку

Термическая блокировка влияет на систему теплого пола. Поэтому убедитесь, что ничто не блокирует выделяемое тепло.

Например, мебель и коврики могут препятствовать выделению тепла.

Может утечка тепла под полом

Утеплите площадь пола перед размещением системы отопления, чтобы предотвратить потерю тепла. Правильная изоляция предотвращает утечку.

Повреждения системы возникают во время установки при повреждении нагревательного мата или кабеля. Вы можете быстро определить любую возникшую травмуНа этом этапе и их ремонт.

• Два регулярных способа установки электрической системы подогрева пола

1. Установка обвязки

Установка обвязки-это форма установки кабеля теплого пола, для которой требуются только винты, горячий клей и скобы. Этот метод легко и быстро блокируется, так как вам нужны ремни.

Хорошая обвязка снижает использование саморазливающихся цемента и обеспечивает свободное электромагнитное поле. Этот метод совместим с различными поверхностями пола.

2. Мембранная установка

Этот метод предполагает использование мембран, которые вы устанавливаете непосредственно над полом, действуя как водонепроницаемый изолятор трещин. Вы можете использовать этот метод даже в таких проблемных субстратах, как треснувшие стяжки и дерево.

После этого вы затем устанавливаете систему подогрева пола и устанавливаете напольное покрытие. Подходящая мембрана предлагает экономически эффективный вариант добавления тепла в ваш дом.

Заключение

Таким образом, подземная система подогрева пола предлагает больше, чем комфорт для вашей комнаты. Очень важно, чтобы вы привлекали профессионала при установке одного в вашей комнате.

В Jiahong мы гарантируем вам качественные подземные системы подогрева пола, которые будут предлагать качественные услуги для вашей комнаты.

Свяжитесь с нами и испытайте совершенно новый мир услуг по подземному теплу пола.
